Auto mootori nukkvõll (Camshaft): Funktsioon, kulumine ja hooldus

Auto mootori nukkvõll (Camshaft): Mootori süda ja rütmi looja

Auto mootor on keeruline inseneritehniline saavutus, kus sajad detailid peavad töötama täiuslikus sünergias. Selle sümfoonia keskmeks on komponent, mida sageli nimetatakse mootori "ajuks" või "dirigendiks" – nukkvõll (inglise keeles camshaft). Kuigi kolvid ja väntvõll tegelevad toore jõu genereerimisega, on just nukkvõll see, mis määrab, millal ja kui kaua mootor "hingab".

Mis on nukkvõll ja kuidas see töötab?

Nukkvõll on pikk metallist varras, millele on konstrueeritud spetsiaalsed muna- või tilgakujulised nukid. Selle peamine ülesanne on avada ja sulgeda sisse- ning väljalaskeklappe täpselt õigel ajal. Iga nukk vastab kindlale klapile. Kui võll pöörleb, surub nuki kõrgem osa (tõus) klapi alla (lahti), võimaldades kütuse-õhu segul silindrisse siseneda või heitgaasidel väljuda. Vedrud suruvad klapi tagasi suletud asendisse, kui nukk on möödunud.

Nukkvõlli liikumine on sünkroniseeritud väntvõlliga. Neljataktilises mootoris pöörleb nukkvõll täpselt poole kiirusega väntvõlli pöörlemiskiirusest. See sünkroniseerimine toimub kas hammasrihma, ajamiketi või harvadel juhtudel hammasrataste abil.

Nukkvõlli asetus: SOHC vs DOHC

Kaasaegsetes mootorites kohtame peamiselt kahte tüüpi lahendusi:

• SOHC (Single Overhead Cam): Üks nukkvõll silindripea kohta, mis juhib nii sisse- kui ka väljalaskeklappe. Tavaline lihtsamates ja ökonoomsemates mootorites.
• DOHC (Double Overhead Cam): Kaks nukkvõlli silindripea kohta – üks sisselaske- ja teine väljalaskeklappide jaoks. See võimaldab täpsemat klapi juhtimist, rohkem klappe silindri kohta (nt 4 klappi) ja paremat võimsust suurtel pööretel.

Enamlevinud automudelid ja nende nukkvõllide tüüptingimused

Erinevatel autotootjatel on aastate jooksul esinenud spetsiifilisi probleeme nukkvõllide ja nende ajamitega. Siin on mõned näited laialt levinud mudelitest:

Volkswagen, Audi, Škoda, Seat (VAG grupp) 1.9 ja 2.0 TDI

Legendaarne 1.9 TDI (eriti PD ehk pumppihustiga versioonid) on tuntud nukkvõlli kulumise poolest. Kuna nukk peab lisaks klappidele käitama ka kütusepihusteid, on surve nukkidele tohutu. Vale õli kasutamine või liiga pikad hooldusvälbad viivad nukkide "teravnemise" ja lõpuks hüdrotõukurite purunemiseni. Sümptomiteks on "tupsuv" heli õhupuhastis ja võimsuse kadu.

BMW 3-seeria ja 5-seeria (N47 ja N57 mootorid)

Nende mootorite puhul pole probleem alati nukkvõllis endas, vaid selle ajamis. Ketiajam asub mootori tagaosas, mis teeb hoolduse keeruliseks. Keti väljavenimine muudab nukkvõlli ajastust, mis võib halvimal juhul lõppeda klappide ja kolvide kohtumisega.

Ford Focus ja Mondeo (1.6 TDCi / PSA mootorid)

Need mootorid kasutavad nukkvõllide vahel väikest ketti, mis kipub kuluma ja tekitama lõginat. Kui seda ignoreerida, võib kett puruneda, põhjustades mootori kapitaalremondi vajaduse.

Opel Astra ja Insignia (2.0 CDTI)

Mootori õlipumba tihendi vananemine võib põhjustada hetkelist õlirõhu langust, mis esimesena kahjustab just nukkvõlli saalesid ja nukkide pinda, kuna need asuvad õlitussüsteemi kõige kaugemas punktis.

Märgid, et nukkvõll vajab kontrolli

Nukkvõlli rike ei teki tavaliselt üleöö, vaid on pikaajalise kulumise tulemus. Järgmised sümptomid viitavad probleemile:

1. Tiksumine või klõbin mootori ülaosas: See võib viidata kulunud nukile või vigasele hüdrotõukurile, mis ei suuda enam klapi ja nuki vahelist lõtku kompenseerida.
2. Mootori ebaühtlane töö tühikäigul: Kui nukk on kulunud, ei avane klapp piisavalt, mis rikub silindri täituvust õhuga.
3. Võimsuse kadu kõrgetel pööretel: Mootor "poob kinni", sest kulunud nukkvõll ei võimalda piisavat gaasivahetust.
4. Hoiatustuli "Check Engine": Kaasaegsed autod jälgivad nukkvõlli asendianduri (CMP) abil ajastust. Kui nukkvõll on kulunud või kett veninud, läheb mootor avariirežiimi.

Miks nukkvõll kulub?

Nukkvõll on valmistatud karastatud terasest või malmist ja peaks ideaalis kestma mootori eluea lõpuni. Siiski on mitmeid tegureid, mis kulumist kiirendavad:

• Ebapiisav õlitus: See on vaenlane number üks. Õli on see, mis tekitab kaitsva kihi nuki ja tõukuri vahele. Kui õlirõhk on madal või kanalid ummistunud, tekib metall-metall kontakt.
• Vale õliklass: Spetsiifilised mootorid nõuavad lisandeid (nt tsink või fosfor), mis kaitsevad kõrge survega pindu.
• Kütuse sattumine õlisse: Ebaõnnestunud DPF-i regenereerimised või lekkivad pihustid lahjendavad õli, kaotades selle määrimisomadused.

Tuntud varuosade brändid

Nukkvõlli või selle komponentide vahetamisel on kriitiline valida kvaliteetne tootja, kuna töömaht on suur ja eksimisruumi vähe. Tuntud nimed turul on:

• Ina: Tõenäoliselt tuntuim nimi nukkvõllide, hüdrotõukurite ja ketikomplektide maailmas. Paljude autotootjate originaalosade tarnija.
• Febi Bilstein: Saksa kvaliteetbränd, mis pakub laia valikut nukkvõlle ja nende juurde kuuluvaid detaile peaaegu kõikidele automarkidele.
• Ruville: Spetsialiseerunud mootorikomponentidele, pakkudes vastupidavaid lahendusi ka vanematele mootoritele.
• Kolbenschmidt (KS): Tuntud oma täpsuse ja materjaliteaduse poolest, eriti saalede ja nukkvõllide osas.
• SKF ja Gates: Kuigi tuntud eelkõige rihmade ja laagrite poolest, on nad asendamatud nukkvõlli ajami (veosüsteemi) uuendamisel.

Nukkvõlli vahetus – mida peab teadma?

Nukkvõlli vahetus on keeruline protseduur, mis nõuab sageli eritööriistu mootori ajastuse lukustamiseks. Kui vahetatakse nukkvõll, on tungivalt soovitatav vahetada ka:

• Hüdrotõukurid või mehaanilised tõukurid: Vana kulunud tõukur rikub uue nukkvõlli pinna väga kiiresti.
• Nukkvõlli tihendid (simmerlingid): Et vältida õlilekkeid uue komponendi paigaldamisel.
• Hammasrihm või kett: Kuna mootor on juba lahti võetud, on see kõige mõistlikum aeg ajami uuendamiseks.
• Õli ja filter: Uus nukkvõll vajab puhast ja värsket määret sissetöötamiseks.

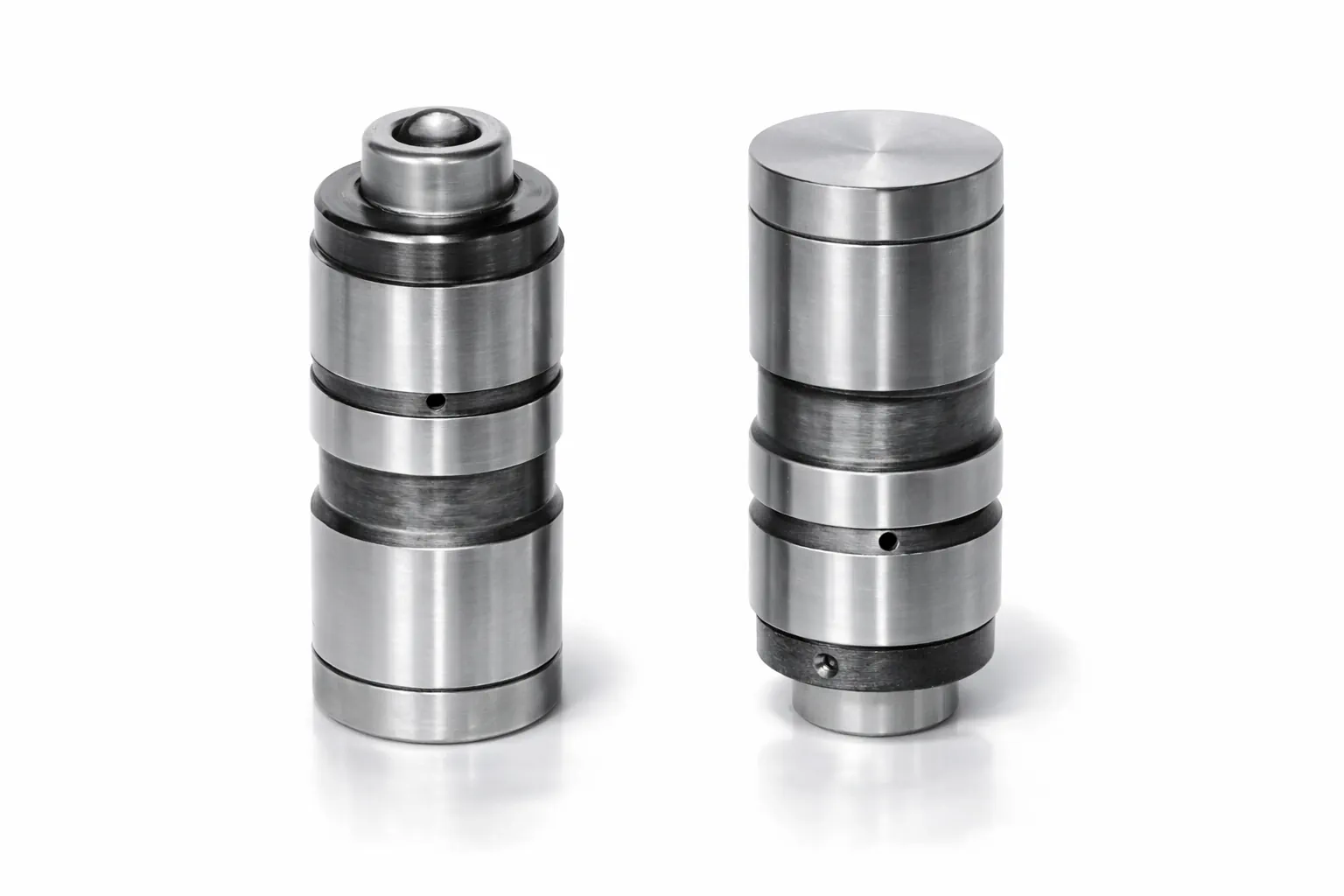

Pilt. Nukkvõlli hüdrotõukurid.

Kokkuvõte

Nukkvõll on mootori pikaealisuse ja efektiivsuse seisukohalt kriitiline komponent. Selle seisukord sõltub otseselt omaniku hoolsusest – kvaliteetne õli ja õigeaegne hooldus on parimad viisid vältida kalleid remondiarveid. Kui aga märkate oma autol esimesi kulumise märke, ärge viivitage kontrolliga. Kasutades tunnustatud brändide nagu Ina või Febi varuosi, tagate, et teie auto mootor püsib rütmis veel palju aastaid.

Mootoritehnoloogia areneb pidevalt, kuid nukkvõlli roll "dirigendina" jääb ka sisepõlemismootorite loojangul sama oluliseks kui see oli autotööstuse algusaegadel.
