Elektriautode laadimisseade AC, ühe toitekaabliga, faaside arv: 3, 2x22kW, värv: hall/valge, Pistikupesa tüüp

Autoriseerimine:	Plug ja charge
Kaitseaste:	IK10
Värv:	Valge

Statsionaarne ilma juhtmeta seinalaadija

Ühe toitekaabliga saab laadimisjaama toita maksimaalselt 22kW (3x32A).
Valik „standartne koormuse tasakaalustamine” võimaldab laadida ühe 22 kW pistikupesa kaudu, kuni on vaja laadida teist sõidukit.
Siis jagub jõudu.
Ilma valikuta 'Standardne koormuse tasakaalustamine' jaotatakse koormus ja pistikupesa kohta tarnitakse 11 kW.

NFC kaardilugeja
Mobiilsidevõrgu side
Etherneti/LAN-i spetsiaalne võrguühendus
Energiaarvesti, pistikupesa kohta MID sertifitseeritud
Pardal olev jääkvooluseade (RCD).

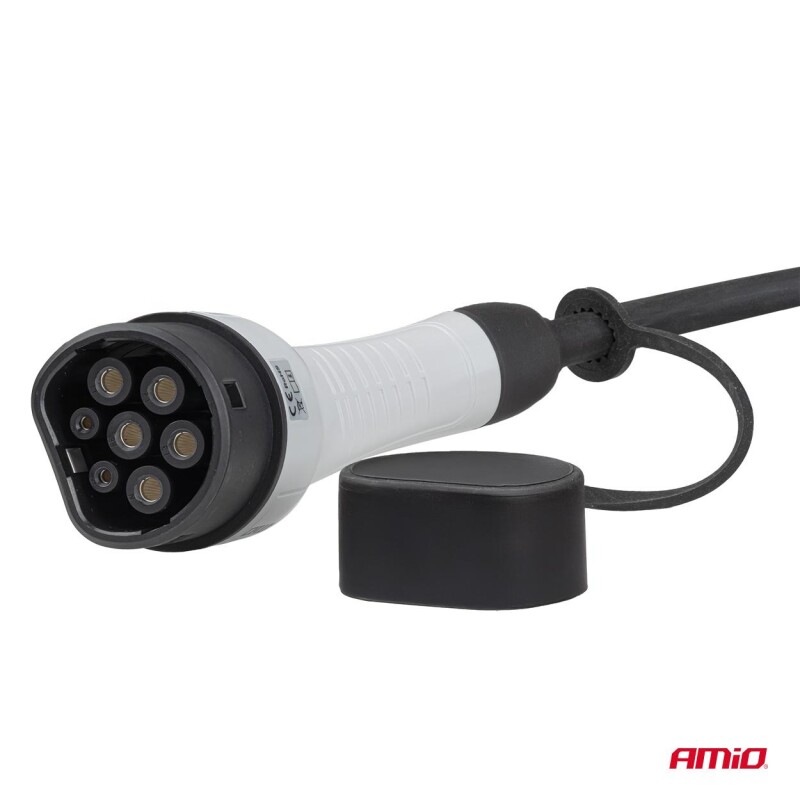

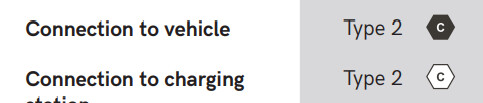

Pistikupesa tüüp 2
Olekunäidik Ekraanile integreeritud
Ekraan 7-tolline TFT värviline ekraan
Eraldusvõime: 800 x 480 pikslit
Toetatud toitesüsteemid TN-S, TN-C-S, TT, IT *
Nimiväljundpinge 400V (3x230V)
Maksimaalne arvutusvool 32A faasi kohta**
Pealüliti 1 toitekaabel: 4P, 80A, 400V

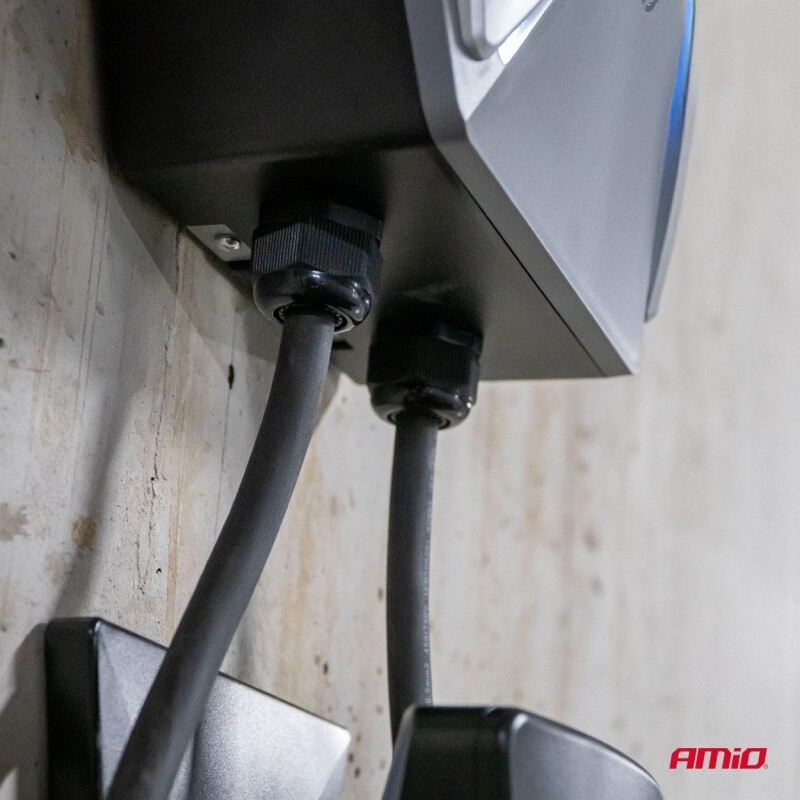

Kaabli läbimõõdud Kaabli tihend, kinnitusvahemik kaabli paksusega 14-25,5 mm
Pealüliti kaabliklambrid, ulatus:
• 16 mm2 juhtme kohta: tahke (VD) traat
• Max. 6 mm2 juhtme kohta: keerdunud (VDS) traat koos rõngastega
Kontaktorid Faasipõhised juhitavad releed
Integreeritud iga väljalaskeava kohta, kõigi faaside samaaegne aktiveerimine
Täiendav järjestikku turvarelee hädaolukordadeks
Liigvoolukaitse Integreeritud püsivarasse, liigvoolureaktsiooni stsenaariumid:
105% pärast 1000 sekundit
100 sekundi pärast 110%.
10 sekundi pärast 120%.
150% 2 sekundi pärast
Jääkvoolukaitse Ühe pistikupesa integreeritud RCD, 30mA
Nimetatud katkestusvõimsus: 10kA
Saadaval sise- ja väljundid RJ45 (Ethernet/LAN)
RJ11 (aktiivne koormuse tasakaalustamine)

Kontroller NG920
Sõiduki side režiim 3 vastavalt standardile IEC 61851-1 ed. 3 (2017)
NFC kaardilugeja
ISO/IEC 14443A/B, 13,56 MHz
MIFARE Classic 1K/4K, MIFARE Ultralight, DESFire (EV1/EV2)
Maksimaalne pikkus: 7 baiti
Interneti/võrgu võimalused
GPRS (2G)
LTE Cat M1 (4G)
Ethernet/LAN
Toetatud mobiilside sagedusalad 2G: EGPRS neljariba: 850 / 900 / 1800 / 1900 MHz
4G: LTE Cat M1 ribad: 3, 8, 20
Sideprotokoll Kesksüsteem
OCPP 1.5 (JSON)
OCPP 1.6 (JSON) 2. väljaanne, sertifitseeritud
OCPP 2.0 (JSON)
Toetatud RJ45 protokollid
OCPP
TCP/IP
Toetatud RJ11 protokollid DSMR 4.0-4.2 ja SMR5.0 (P1 port)
 I/O välise relee toetamiseks
Modbus (master) TCP/IP

Küberturvalisus
SIM-kaart Mini-SIM-kaart (2G/4G)
APN-i kasutajanimi ja parool
Kesksüsteemi autentimine TLS 1.2 x509 2048/4096 bitine juursertifikaat
EVSE autentimine HTTP Põhiautentimine, TLS-iga (soovitatav) või ilma TLS-ita
Kaugkonsooli juurdepääs (SSH, telnet) Ei toetata
Diagnostikafailid Krüpteerimine: AES 128 kruvikeeraja otsik
Püsivara värskendusfailid Krüpteeritud ja digitaalselt allkirjastatud
Krüpteerimine: SHA256 räsi (pkcs1/PSS polster 2048 RSA võtmega)
Allkiri: RSA avalik võti 2048 kruvikeeraja otsikut
EVSE Interal Flash AES 128 kruvikeeraja otsik (kustutatakse lugemisel)
Juursertifikaat Tehases installitud, värskendage allkirjastatud UpdateFirmware faili kaudu,
või kaugjuhtimisega OCPP haldussüsteemi kaudu.

Töötingimused
Korpus
Töötemperatuur -25°C ... +40°C
Suhteline õhuniiskus 5–95 %
Elektriohutusklass I klass
Kaitseaste (korpus) IP54
IK kaitse (mehaaniline löök) IK10
Energiatarve ooterežiimis Pro-line: u. 9-12W


Tüüp Seinale paigaldatav seade

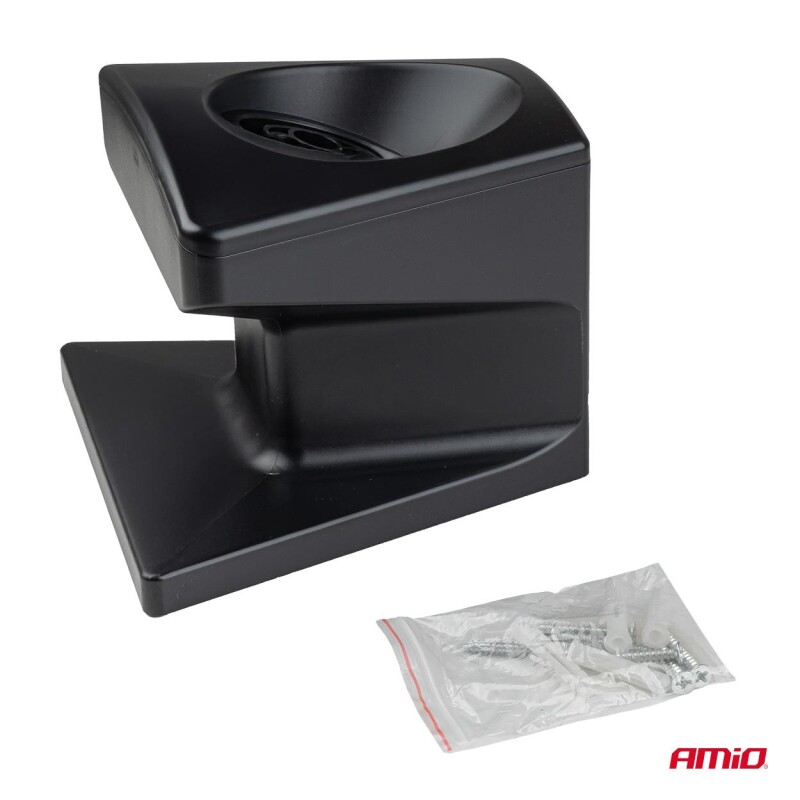

Paigaldusvõimalused Seinakinnitus või kinnituspost (lisavarustus)
Materjal Fiiber-tugevdatud polüester (lehtvaluühend - SMC)
Värv RAL9016 (Traffic White): esikülg
RAL 7043 (Traffic hall B): tagumine
Lukustavad Torx TR25 võltsimiskindlad kruvid
Mõõdud (K x L x S)
Korpus
Pakendamine
590 x 338 x 230 mm
700 x 398 x 320 mm
Kaal
Korpus
Kokku, sh. pakendamine
u. 15 kg
u. 22 kg
